自動旋轉式刀具更換器數控雕刻機加工中心
帶有自動旋轉式刀具更換器套件的數控雕刻機加工中心可容納 12 個鉆頭,以便在任何工具之間采用最短路徑,從而快速更換工具。
這段視頻展示了一個熱門的4x8-英尺(1300毫米 x 2500毫米)四軸數控雕刻機(STM1325-R3) 從 STYLECNC配備集成式旋轉工作臺,可對平面和圓柱形工件進行雕刻和切割。

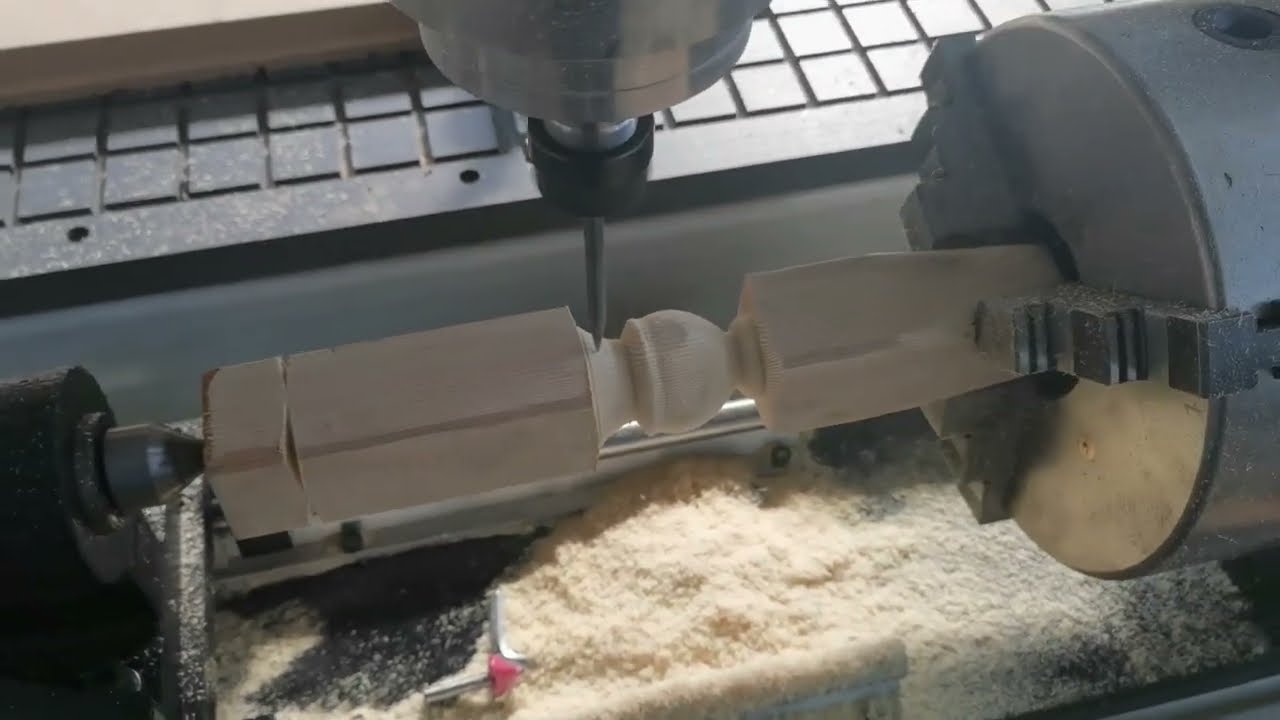

這段演示視頻展示了一臺采用流行的 1325 規格(1300 毫米 x 2500 毫米工作區域)的四軸數控雕刻機,該雕刻機配備了集成式旋轉工作臺。在整個演示過程中,機器在平面加工和圓柱形工件加工之間無縫切換,突顯了四軸系統的核心優勢:能夠同時處理二維板材切割和圓柱形工件加工。 3D 無需重新定位或更換刀具,即可在同一平臺上進行旋轉雕刻。觀眾可以看到旋轉附件夾持并旋轉木柱,主軸沿著預設的刀具路徑繞其整個圓周運動,從而雕刻出標準三軸機床無法實現的精細浮雕圖案。
標準的三軸數控雕刻機的主軸沿 X(左右)、Y(前后)和 Z(上下)軸運動。第四軸(通常稱為 A 軸)通過將工件安裝在動力主軸箱和位于工作臺邊緣的自由旋轉尾架之間,實現旋轉運動。主軸箱內的步進電機或伺服電機以精確的增量旋轉材料,并與切割頭的運動同步,從而使雕刻刀能夠圍繞工件進行全方位雕刻。 360° 圓柱形、圓錐形和多面體材料的表面。
點擊 STM1325 本視頻所示平臺上,旋轉單元直接集成在機床工作臺上,而非作為可拆卸附件安裝。這種固定在工作臺上的設計提高了剛性,并減少了高速旋轉銑削過程中的振動,從而提高了車削件的表面光潔度和尺寸精度。需要專門針對旋轉加工優化的專用機床的用戶,可以查看完整的規格說明。 STYLECNC1325型四軸旋轉式數控雕刻機 產品頁面提供詳細規格、價格和配置選項。
視頻中展示的最實用優勢之一是雙模式功能。當旋轉附件不使用時,整個切割過程將完全關閉。4x8工作臺面仍可用于標準平板加工,例如切割櫥柜面板、雕刻標牌或加工中密度纖維板模板。當加工圓柱形工件時,操作員只需將圓柱形工件裝入主軸箱和尾架之間,選擇旋轉程序,機器即可自動切換模式,無需任何機械轉換。這避免了購置兩臺獨立機器的需求,并顯著減少了混合生產環境所需的車間空間。
對于主要從事平板加工,但偶爾也會接到立柱、欄桿、桌腿或裝飾性軸桿訂單的木工和小企業主來說,這種配置以遠低于購買專用設備的成本,提供了最大的靈活性。 四軸旋轉式數控雕刻機 此外,還配備了一個獨立的平板加工單元。1325 型工作臺尺寸尤其適合這種雙重用途,因為其 1300 毫米的寬度可容納標準的 4 英尺板材,而其 2500 毫米的長度則為旋轉長度達約 2 米的工件提供了充足的空間。
這款配備旋轉工作臺的四軸數控雕刻機 1325 專為加工各種材料而設計,支持平面和旋轉兩種加工模式。橡木、胡桃木、楓木和櫻桃木等實木硬木是最常見的旋轉加工工件,可用于生產家具部件,例如雕刻桌腿、樓梯立柱、建筑立柱和裝飾性軸桿。松木和雪松等軟木同樣適用于批量生產門廊欄桿或鄉村風格設計元素,由于其材料密度較低,因此可以提高加工速度。
除了木材,該機器在采用合適的進給速度、轉速和刀具后,還可以加工中密度纖維板 (MDF)、高密度聚乙烯 (HDPE)、亞克力、PVC 發泡板以及鋁和黃銅等軟金屬。在平面加工模式下,這些材料可應用于標牌制作、原型制作、PCB 布線和裝飾面板生產等領域。專注于此的工廠 3D 多輪旋轉生產,例如批量生產相同的雕刻柱或雕像,可能會受益于 1325 3D 帶4個旋轉主軸的數控雕刻機它通過在獨立的旋轉軸上同時運行 4 個相同的工件來倍增產量。
視頻中突出的幾個實用細節值得潛在買家注意。該機器在X軸和Y軸上采用齒輪齒條驅動系統,與同價位的滾珠絲杠驅動方案相比,能夠提供穩定的進給速度和長期的定位精度,且維護量極低。Z軸行程足以滿足使用標準長度銑刀進行平面工件加工以及旋轉雕刻的需求,且旋轉工件上方留有足夠的空間。視頻中展示的刀具傳感器可在換刀時自動完成Z軸歸零,確保切削深度精度一致,無需手動測量。屏幕上顯示的DSP或NC Studio控制器界面是行業標準軟件,可讀取ArtCAM、Aspire、Type3和UcanCAM等常用CAM軟件生成的G代碼文件,因此與大多數現有的車間設計流程兼容。
這款配備旋轉工作臺的四軸數控雕刻機 1325 在數控市場中占據著一個高效的中間位置。它功能強大,足以滿足小型商業車間、家具制造商、標牌制作公司和建筑木工工作室的需求;同時,對于希望獲得專業級旋轉功能但又不想投入巨資購買全套數控雕刻機的資深愛好者和家庭作坊來說,它的價格也足夠親民。 三軸數控銑床如果您的生產組合包含平板切割、2.5D浮雕雕刻和圓柱旋轉銑削的任意組合,這臺機器可以毫不妥協地處理所有這三項工序。
對于初次接觸四軸數控雕刻機的操作人員來說,學習曲線并不陡峭。旋轉軸與三個線性軸一樣,通過同一軟件界面進行控制,而且大多數CAM軟件包都包含專用的旋轉包覆向?qū)В梢院喕瘜⑵矫嬖O(shè)計映射到圓柱面的過程。結合自動刀具傳感器和1325平臺的堅固鋼架結構,這臺機器從第一天起就能提供可重復的、生產級的加工結果。對于尋求最廣泛加工范圍的操作人員來說, 四軸數控雕刻機配置 可以比較工作臺尺寸、主軸功率和旋轉能力選項,以找到最符合其生產需求和預算的精確配置。

帶有自動旋轉式刀具更換器套件的數控雕刻機加工中心可容納 12 個鉆頭,以便在任何工具之間采用最短路徑,從而快速更換工具。

您將在本視頻中看到石材自動換刀數控雕刻機如何進行臺面切割和邊緣拋光。

這是一段關于4英尺x8英尺數控雕刻機的視頻,該雕刻機帶有第四旋轉軸,用于木工加工,并配有用于切割1220*24英寸中密度纖維板的平板工作臺。40mm、用于木柱挖空的旋轉軸。
